ОБРАЗЦЫ-СВИДЕТЕЛИ КОРРОЗИИ (КУПОНЫ)

Образец-свидетель коррозии — это специально подготовленный металлический образец (купон), предназначенный для осуществления контроля за процессами коррозии в инженерных системах гравиметрическим (весовым) методом.

Он представляет собой не только инструмент диагностики текущего состояния оборудования, но и основу для разработки и внедрения профилактических мер, направленных на предотвращение возможных аварий.

ОПРЕДЕЛЕНИЕ КОРРОЗИОННОГО ВОЗДЕЙСТВИЯ ASTM D130, D6074, D6158

Используя образцы-свидетели коррозии, можно:
— Оценить скорость коррозии с точностью до количественных значений;
— Визуально определить природу и тип коррозии;
— Произвести оценку необходимости замены материалов оборудования на более устойчивые в конкретных условиях эксплуатации.

Существует множество типов образцов, включая:
— Прямоугольные;
— Дискообразные; Цилиндрические ;

— Полу- и кольцевые с шероховатой поверхностью;
— Образцы с дополнительным остаточным внутренним напряжением.

Предназначены для измерения коррозии весовым (гравиметрическим) методом в различных средах. Изготавлимаем плоские, круглые,цилиндрические купоны, а также аналоги иностранных производителей. Вся продукция сертифицирована.

Образец-свидетель коррозии (плоский, цилиндрический)

При измерения скорости коррозии гравиметрическим методом ОСК (купоны) используются в качестве основного инструмента. Образцы-свидетели коррозии ОСК обычно изготавливаются из Стали того же качества, что и трубопроводная сталь, в которой установлен Узел контроля коррозии.

Мы поставляем плоские и цилиндрические образцы-свидетели коррозии для контроля и измерения скорости коррозии весовым (гравиметрическим) методом для зондов ОСК , из различных черных и цветных сталей:

ОПРЕДЕЛЕНИЕ КОРРОЗИОННОГО ВОЗДЕЙСТВИЯ ASTM D130, D6074, D6158

Медные пластинки. Размеры: 12,5 х 1,5-3,0 х 75 мм. Соответствуют требованию ASTM.

Ст.3, 10, 20, 20С, 20А, 35, 45, 50, 17Г1, 08КП, 09ГСФ, 09Г2С, Ст.13ХФА, 8Г2СФА-1, 30ХГСА. 30Г2, 37Г2Ф

Нержавеющая сталь 14Х17Н2, 20Х13, 30Х13, 40Х13, 12Х18Н10T, 08Х18Н10Т, 03Х17Н14М3, 07Х16Н6

AISI 304L, AISI 316, AISI 316L, AISI 321

Ст.08X13, 08X17Т, 12X17, 15ХМ, 15X28, 20X13, 30X13, 30ХМА, 40X13, 95X18

Латунь Л63, ЛС59-1, Л80, Л90, ЛАМШ 77-2-0,05

Бронза БрАЖ 9-4, БрОЦС 555, БРБ2, БрОФ, БРКМЦ, БРОФ

Алюминий АМГ2, АМГ2НР, АМЦМ, АД1М, АД1Н, Д16АМ, Д16АТ, АД31Т

Дюралюминий Д16, Д16Т, Д1Т

Медь М00К, М1, М1К, М2

Свинец С1

Сплав МНЖ-5-1

Основными размерами изготавливаемых образцов являются следующие:

Ст.3 (10х10х2)мм

Ст.3 (20х20х2)мм

Ст.3 (25х10х2)мм

Ст.3 (25х20х0,5)мм

Ст.3 (25х20х1)мм

Ст.3 (25х20х1,5)мм

Ст.3 (25х20х2)мм

Ст.3 (30х10х3)мм

Ст.3 (50х10х2)мм

Ст.3 (50х20х1,5)мм

Ст.3 (50х20х2)мм

Ст.3 (50х20х3)мм

Ст.3 (50х20х3,5)мм

Ст.3 (50х25х1)мм

Ст.3 (50х25х1,5)мм

Ст.3 (50х40х2)мм

Ст.3 (50х50х1,5)мм

Ст.3 (60х15х3,5)мм

Ст.3 (70х30х1)мм

Ст.3 (70х30х3)мм

Ст.3 (73,2х22,2х3,2)мм

Ст.3 (75х12х1,5)мм

Ст.3 (75х15х1,5)мм

Ст.3 (76,2х12,7х1,59)мм

Ст.3 (76,3х12,8х1,6)мм

Ст.3 (77х13х2,2)мм

Ст.3 (105х50х1)мм

Ст.10 (70х30х3)мм

Ст.10 (76,2х12,7х1,59)мм

Ст.20 (25х20х0,5)мм

Ст.20 (25х20х1,5)мм

Ст.20 (30х10х3)мм

Ст.20 (30х20х6)мм

Ст.20 (50х10х1,5)мм

Ст.20 (50х10х2)мм

Ст.20 (50х20х2)мм

Ст.20 (50х20х3)мм

Ст.20 (50х25х1,5)мм

Ст.20 (50х40х2)мм

Ст.20 (50х50х1,5)мм

Ст.20 (60х15х3,5)мм

Ст.20 (60х20х3,0)мм

Ст.20 (70х15х1,5)мм

Ст.20 (75х12х1,5)мм

Ст.20 (76,2х12,7х1,5)мм

Ст.20 (76,2х12,7х1,59)мм

Ст.20 (76,3х12,8х1,6)мм

Ст.20 (77х13х2,2)мм

Ст.20 (80х10х2)мм

Ст.20 (80х13х3)мм.

Ст.20 (80х15х2)мм

Ст.20 (80х20х1,5)мм

Ст.20 (80х20х3)мм

Ст.20 (80х21х3)мм

Ст.20 (85х13х3)мм

Ст.20 (90х13х1,5)мм

Ст.20А (73,2х22,2х3,2)мм

Ст.20А (76,3х12,8х1,6)мм

Ст.20С (73,2х22,2х3,2)мм

Ст.20С (76,3х12,8х1,6)мм

Ст.20 (80х13х3)мм. солеотложений

Ст.20 (80х13х3)мм биокоррозии

Ст.08КП (50х20х2)мм

Ст.35 (25х10х2)мм

Ст.35 (50х20х2)мм

Ст.35 (50х20х1,5)мм
Ст.35 (50х25х1)мм

Ст.45 (50х20х2)мм

Ст.45 (50х20х3)мм

Ст.45 (50х50х4)мм

Ст.45 (75х12,5х3)мм без отв., шероховатость 0,32мкм.

Ст.50 (75х12,5х2)мм

Ст.03Х17Н14М2 (80х10х2)мм

Ст.03Х17Н14М3 (50х10х1,5)мм

Ст.07Х16Н6 (50х20х1)мм

Ст.08Х17Н13М2 (80х13х3,0)мм

Ст.08Х18Н10Т (50х10х1,5)мм

Ст.08Х18Н10Т (70х30х3)мм

Ст.08Х18Н10Т (80х13х3)мм

Ст.08Х18Н10Т (80х15х2)мм

Ст.10Х17Н13М2Т (76,3х12,8х1,6)мм

Ст.12Х18Н10Т (30х20х6)мм

Ст.12Х18Н10Т (50х10х1,5)мм

Ст.12Х18Н10T (76,2х12х1,5)мм

Ст.12Х18Н10T (76,2х12,7х1,59)мм

Ст.12Х18Н10Т (76,2х12х1,5)мм

Ст.12Х18Н10T (76,3х12,8х1,6)мм

Ст.12Х18Н10Т (77х13х2,2)мм

Ст.12Х18Н10Т (80х10х2)мм

AISI 304L (70х30х3)мм

AISI 316L (70х30х3)мм

AISI 316L (75х12х1,5)мм

AISI 316L (76,3х12,8х1,6)мм

AISI 321 (70х30х3)мм

Ст.09Г2С (25х10х2)мм

Ст.09Г2С (25х20х2)мм

Ст.09Г2С (50х10х1,5)мм

Ст.09Г2С (50х10х2)мм

Ст.09Г2С (60х20х3)мм

Ст.09Г2С (73,2х22,2х3,2)мм

Ст.09Г2С (75х12х1,5)мм

Ст.09Г2С (76,2х12,7х1,59)мм

Ст.09Г2С (76,3х12,6х2)мм

Ст.09Г2С (76,3х12,8х1,6)мм

Ст.09Г2С (80х20х3,0)мм

Ст.09ГСФ (76,3х12,8х1,6)мм

Ст.13ХФА (25х10х2)мм

Ст.13ХФА (25х20х2)мм

Ст.13ХФА (50х10х2)мм

Ст.13ХФА (50х20х2)мм

Ст.13ХФА (50х20х3)мм

Ст.13ХФА (73х23х3,2)мм

Ст.13ХФА (73,2х22,2х3,2)мм

Ст.13ХФА (76,3х12,6х2)мм

Ст.13ХФА (76,3х12,8х1,6)мм

Ст.13ХФА (80х20х3)мм

Ст.15Х5М (50х10х1,5)мм

Ст.15Х5М (80х10х2)мм

Ст.15ХМ (30х20х6)мм

Ст.15ХМ (80х20х3)мм

Ст.17Г1С (50х10х2)мм

Ст.30ХМА (50х25х3)мм

Ст.30ХМА (50х50х1,5)мм

Латунь Л62М (50х10х1,5)мм

Латунь Л63 (50х50х4)мм

Латунь Л63 (70х15х1,5)мм

Латунь Л63 (75х12,5х2)мм

Латунь Л63 (80х20х2)мм

Латунь Л80 (76,2х12,8х1,5)мм

ЛАМШ 77-2-0,05 (76,2х12,8х1,5)мм

Медь М1 (25х20х3)мм

Медь М1 (50х20х2)мм

Медь М1 (75х12х1,5)мм

Медь М1 (75х12х2)мм

Медь М1 (76,3х12,8х1,6)мм

Медь М1 (77х13х2,2)мм

Медь М1 (80х20х2)мм

Медь М1К (50х24,5х2)мм

Медь М1К (50х50х4)мм

Медь М1К (75х12,5х2)мм

Медь М2 (75х12,5х2)мм

Медь М00К (50х24,5х2)мм

Медь М00К (50х50х4)мм

Медь М00К (75х12,5х2)мм

Медная проволока М1

Алюм. сплав АД31Т (30х10х3)мм

Алюм. сплав АД31Т (80х15х2)мм

Свинец С1(45х20х1,5)мм

Сплав МНЖ-5-1 (80х15х2)мм

Цилиндрический Ст.17Г1С (25х6)мм

Цилиндрический Ст.20 (25х6)мм

Шайба Ст.3 (D44*d14х3)мм

Шайба Ст.20 (D40*d8*3)мм

Шайба Ст.20 (D60*d13*3)мм

Шайба Ст.20 (D60*d14х3)мм

Шайба Ст.30ХГСА (D24*d5*2)мм

Шайба сплав алюм. Д16АМ (D24*d5*2)мм

Шайба латунь Л63 (D60*d14х3)мм

Шайба медь М1 (D24*d5*2)мм

Кассета Ст.09Г2С

Кассета Ст.13ХФА

Кассета Ст.20

Ст.20ФА,

Ст.20ХФ,

Ст.20ХФА,

Ст.15ХМФА

-плоские ОСК : 76.2х12.7х1.7, 80х20, 40х10х2мм

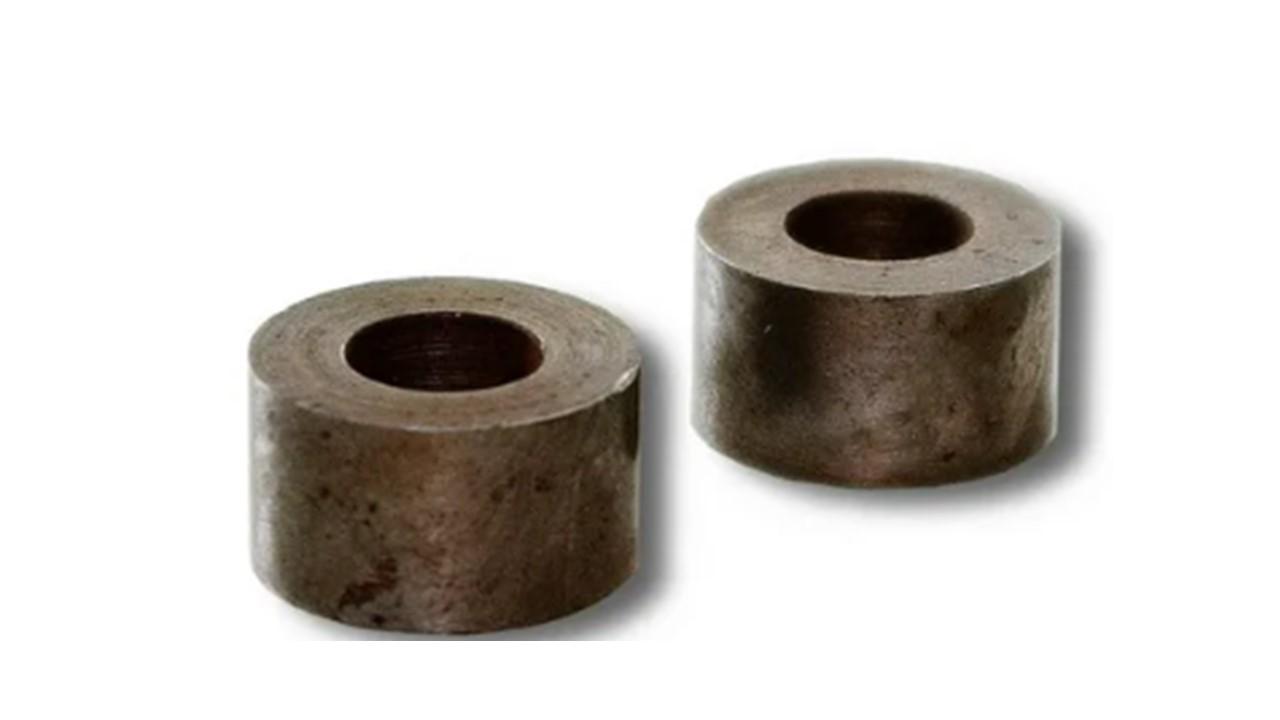

-цилиндрические 14х11.1х9, 16х10х9,

-дисковые 28х11.1х3,

Также изготавливаем ЛЮБЫЕ ДРУГИЕ ОСК по размерам заказчика.

Для контроля солеотложения также используются плоские образцы-свидетели, которые изготавливаются с отверстиями различного диаметра. По тому какие размеры закрылись солями определяют интенсивность осаждения солей.

Имеются Аналоги иностранных купонов-свидетелей различных размеров:

аналог 3" Strip Coupon: CI-S3-G10180-0-0-0-0

аналог 6" Strip Coupon: CI-S3-G10180-0-0-0-0

CI Flush Disc Coupon, Mild Steel		CI-D-G10180-0-3-0-0
CI 3" Strip Coupon		CI-S3-G10180-0-0-0-0
CI 3" Strip Scale Coupon		CI-SC-G10180-0-0-0-0

Low Pressure
6210 Retractable Strip Coupon Holder, 18 inch		6210-18-1
6210 Retractable Strip Coupon Holder, 24 inch		6210-24-1
CI 3" Retractable Strip Coupon, Mild Steel		CI-RS-G10180-0-0-0-0

(Style)	Size (W x L x T)	Hole	Hole Location	Area Sq. In.
CO100	1/2" X 3" X 1/16"	3/16"	1/4" fr. end	3.38
CO101	1" X 2" X 1/16"	3/16"	1/4" fr. end	4.32
CO102	1/2" X 3" X 1/16"	9/64"	1/8" fr. end	3.41
CO103	1/2" X 3" X 1/16"	1/4"	1/4" fr. end	3.34
CO104	1/2" X 3" X 1/16"	(2) 1/4"	1/2" fr. ea. end	3.24
CO105	1/2" X 3" X 1/16"	3/16"	1/2" fr. end	3.38
CO106	1/2" X 3" X 1/16"	1/4"	1/2" fr. end	3.34
CO117	3/8" X 3" X 1/16"	9/64"	1/8" fr. end	2.64
CO118	1/2" X 3" X 1/16"	(2) 1/4"	1/4" & 3/4" end	3.24
CO120	3/8" X 3" X 1/16"	(2) 1/4"	1/4" & 3/4" end	2.48
CO131	3/4" X 2" X 1/8"	3/8"	1" fr. end	3.47
CO146	1" X 2" X 1/16"	0.265"	1" fr. end	4.26

ДИСКОВЫЕ КУПОНЫ-СВИДЕТЕЛИ (ОСК)

P/N (Style)	Size (Diameter x Thickness)	Hole Diameter	Area Sq. In.
CO123	1.25" X 0.125"	None	2.95
CO141	1.25" X 0.125"	0.500"	2.55
CO142	1.25" X 0.125"	0.270" (Countersunk - typically used for flush applications)	2.69
CO150	1.50" X 0.125"	0.400"	3.87
CO220	1.25" X 0.125"	0.375"	2.72
CO254	1.00" X 0.125"	0.375"	1.74
CO480	1.25" X 0.062"	0.375"	2.48
CO826	1.50" X 0.125"	0.375"	3.90
CO855	1.25" X 0.125"	0.250"	2.85

ЦИЛИНДРИЧЕСКИЕ ОСК

P/N	Size	Thread	Slot
ES200	1/4" X 2 1/2"	1/4"-20 X 3/8"	1/16"
ES201	1/4" X 2"	1/4"-20 X 3/8"	1/16"
ES202	1/4" X 3"	1/4"-20 X 3/8"	1/16"
ES204	1/4" X 1 1/2"	1/4"-20 X 3/8"	1/16"

ОБРАЗЦЫ СВИДЕТЕЛИ СОЛЕОТЛОЖЕНИЙ (Дисковые и Плоские)

Strip Scale Coupons
P/N (Style)	Size (W x L x T)	Hole Diameter	Area (Sq. In.)
CO115	1/2" X 3" X 1/16"	Ø1/4"	3.37
Cylindrical Scale Coupons
P/N (Style)	Size (Diameter x Length)	Thread	Slot
ES209	Ø1/4" X 3"	1/4"-20 X 3/8"	0.045"

ТАКЖЕ РОССИЙСКИЕ АНАЛОГИ ДАННЫХ КУПОНОВ НАИБОЛЕЕ ЧАСТО ИСПОЛЬЗУЮТСЯ ДЛЯ КОРРОЗИОННЫХ ИСПЫТАНИЙ .

P/N CO100

P/N CO131

Форма	Прямоугольная
Чистота обработки	Двойная шлифовка или бисерование
Идентификация	Материал - сплав, не жаростойкий.
Площадь поверхности	3.38 дюйм2

Форма	Прямоугольная
Чистота обработки	120 зернистость, бисерование или фрезерование
Идентификация	Материал - сплав, не жаростойкий.
Площадь поверхности	3.47 дюйм2

P/N CO146

P/N CO220

Форма	Прямоугольная
Чистота обработки	Бисерование или фрезерование
Идентификация	Материал - сплав, не жаростойкий.
Площадь поверхности	4.26 дюйм2

Форма	Дисковая
Чистота обработки	120 зернистость, бисерование или фрезерование
Идентификация	Материал - сплав, не жаростойкий.
Площадь поверхности	2.72 дюйм2

Плоские Купоны

corrosion coupons

P/N	Размер	Отверстие	Расположение отверстия	Площадь поверхности, дюйм2
CO100	1/2" X 3" X 1/16"	3/16"	1/4" fr. end	3.38
CO101	1" X 2" X 1/16"	3/16"	1/4" fr. end	4.32
CO102	1/2" X 3" X 1/16"	9/64"	1/8" fr. end	3.41
CO103	1/2" X 3" X 1/16"	1/4"	1/4" fr. end	3.34
CO104	1/2" X 3" X 1/16"	(2) 1/4"	1/2" fr. ea. end	3.24
CO105	1/2" X 3" X 1/16"	3/16"	1/2" fr. end	3.38
CO106	1/2" X 3" X 1/16"	1/4"	1/2" fr. end	3.34
CO115	1/2" X 3" X 1/16"	1/4"	1/4" fr. end	7777
CO117	3/8" X 3" X 1/16"	9/64"	1/8" fr. end	2.64
CO118	1/2" X 3" X 1/16"	(2) 1/4"	1/4" & 3/4" end	3.24
CO120	3/8" X 3" X 1/16"	(2) 1/4"	1/4" & 3/4" end	2.48

Купоны, перечисленные выше могут быть изготовлены из различных марок сталей.

Цилиндрические Купоны

corrosion coupons

P/N	Размер	Резьба	Отверстие
ES200	1/4" X 2 1/2"	1/4"-20 X 3/8"	1/16"
ES201	1/4" X 2"	1/4"-20 X 3/8"	1/16"
ES202	1/4" X 3"	1/4"-20 X 3/8"	1/16"
ES204	1/4" X 1 1/2"	1/4"-20 X 3/8"	1/16"
ES209*	1/4" x 3"	1/4"-20 X 3/8"

* ES209 имеет пять отверстий диаметром 1/8".

Купоны для оценки солеотложений

Купоны для оценки солеотложений обеспечивают качественное измерение при отложении твердых частиц в промышленных системах различных производственных процессов.

	P/N CO115 - плоский купон
	P/N ES209 - цилиндрический купон

Купоны для оценки содержания микроорганизмов

Эти купоны используются для количественной оценки наличия колоний микроорганизмов. Например, содержания сульфат-восстанавливающих бактерий (СВБ).

P/N COJ36

-Комплект пластин для испытаний коррозионной активности на медной пластинке ГОСТ 6321-92 (ISO 2160-85) (аналогичен ASTM D 130-19) для нефтепродуктов. В комплекте : Медная пластинка (40 × 10 × 2 мм) 5шт

В комплекте Паспорт, Сертификат ГОСТ Р, Сертификат на металл.
